APŽVALGA

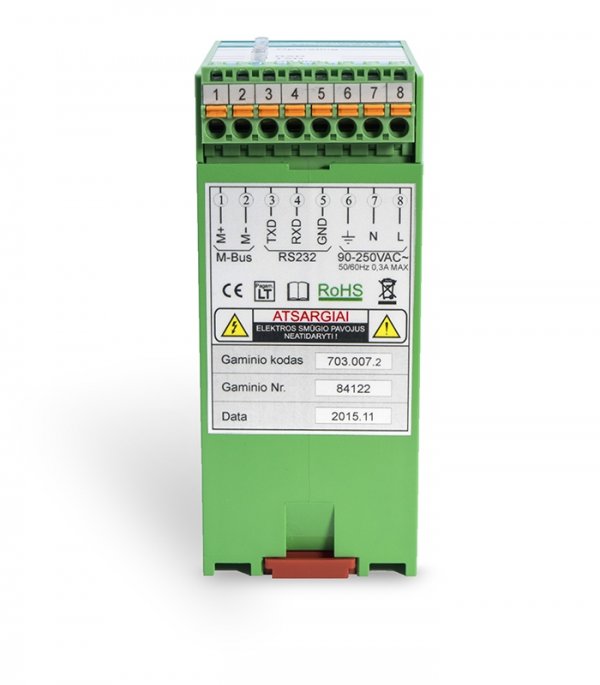

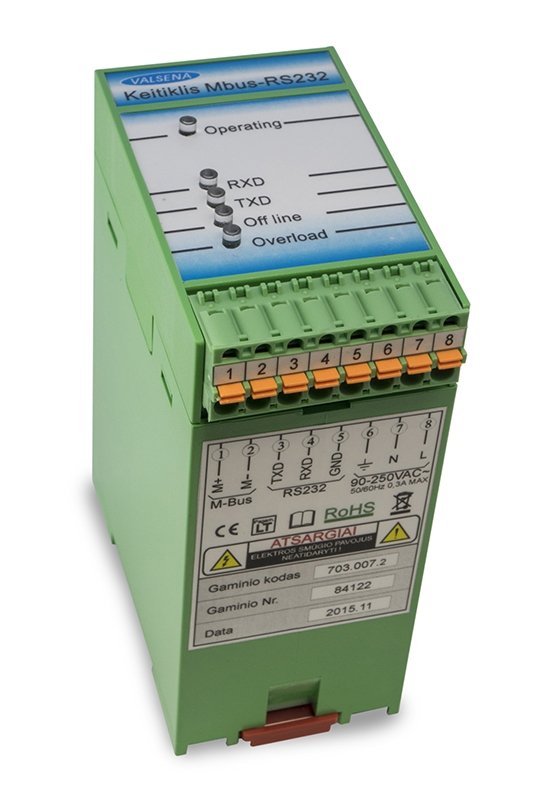

Keitiklis RS232/RS485 – Mbus skirtas RS232 arba RS485 standarto signalams keisti į Mbus standarto signalus ir atvirkščiai.

TECHNINIAI DUOMENYS

Krypties valdymas RS485 sąsajos atveju	automatinis
MBus leistinos apkrovos	iki 250 įrenginių (375 mA)
Apsauga nuo trumpo Mbus sąsajos jungimo	yra, suveikimo srovė 500 mA
Trumpojo jungimo reakcijos laikai	programiškai keičiami – 1-4s (atsistatymo -10-60s)
Mbus linijos įtampa	mark – 36 – 40 V. Space 24 – 27 V
Perdavimo greitis	nuo 300 bodų iki 9600 bodų
Izoliacija	galvaninė tarp: maitinimo – RS232/RS485 maitinimo – Mbus Mbus – RS232/RS485
Izoliacijos pramušimo įtampa	> 1,5 kV
Maitinimas	90-250 V ~, 50-60Hz
Naudojama galia	neapkrautas iki 3,5 W, pilnai apkrautas iki 20W

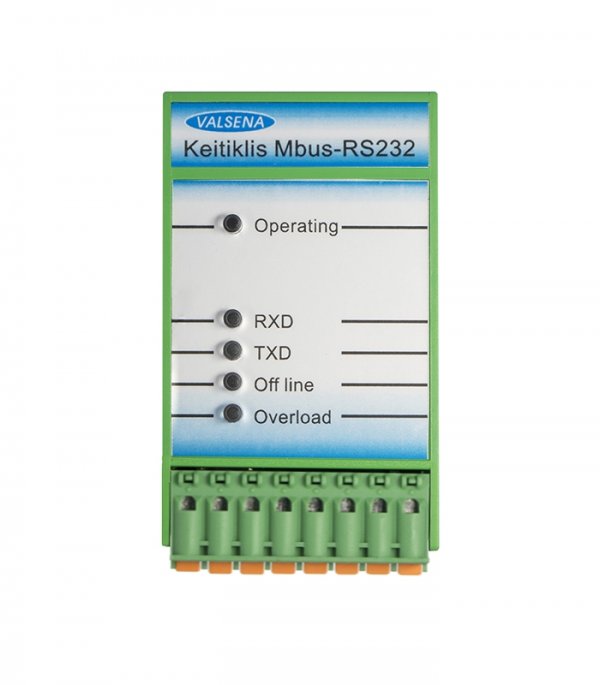

Būsenos indikacija	šviesos diodai
Korpusas	IP20, montuojamas ant DIN35 bėgelio
Gabaritiniai matmenys	45 x 75 x 110 mm
Aplinkos sąlygos: darbo režime	nuo – 30^oC iki + 50 ^oC / 80 % RH be kondensacijos
Saugojimo ir gabenimo sąlygos	nuo – 40^oC iki +60 ^oC

Atsiliepimai

Atsiliepimų dar nėra.

Būkite pirmas aprašęs “MBus – RS232/485”

Norėdami parašyti atsiliepimą, turite prisijungti.

Vienfazis maitinimas	90-250V ~, 50-60 Hz
Galvaninis maitinimo atskyrimas	>1000V
Naudojamas galingumas	neapkrautas iki 3,5W, pilnai apkrautas iki 20W

RS485	atstumas iki 1,2km, max 32 transiveriai
RS232	iki 15m

Maitinimas	+
Nuoseklių sąsajų skaitymas/rašymas	+
